PROCLAD är din heltäckande partner för kompletta fasadsystem. I vårt sortiment finns allt från ventilerade hattprofiler i stål i olika bredder samt kompletta fasadsystem i aluminium med möjlighet för tilläggsisolering – upp till 230 mm! Tillsammans med våra samarbetspartners har vi utvecklat smidiga, hållbara och prisvärda aluminium underkonstruktioner för dold infästning av fasadskivor eller infästning med pulverlackerad popnitar. Våra aluminium fasadsystem minimerar köldbryggor och energi-effektiviserar därmed byggnaden.
Vi samarbetar med de ledande tillverkare av fasadsystem i stål och aluminium och ledande fasadskiv-tillverkare och har tillgång till Europas kanske mest erfarna designers och konstruktörer när det gäller ventilerad fasadbeklädnad.

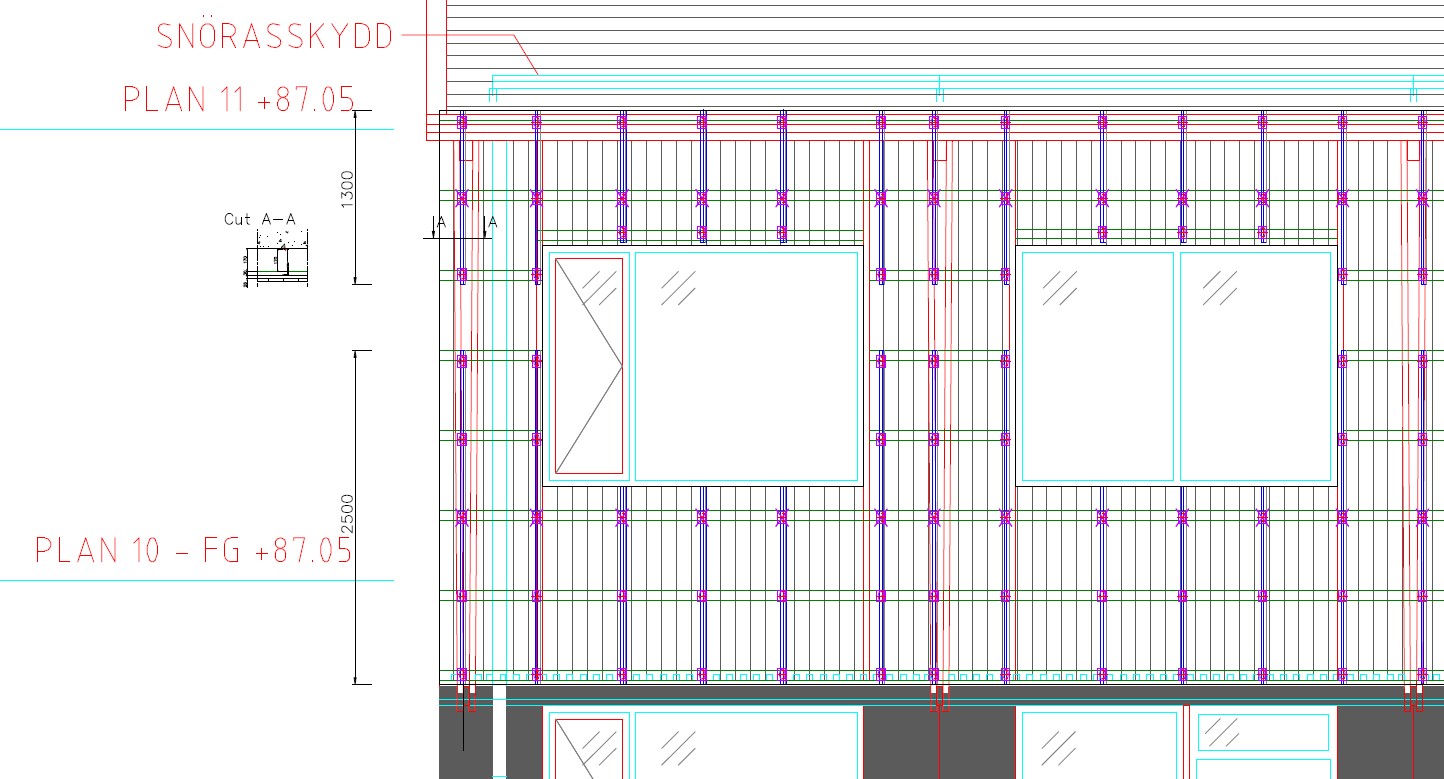

Förutom alla komponenter till underkonstruktionen bakom fasadbeklädnaden kan vi även hjälpa till med byggtekniska vindlastberäkningar samt kompletta montage-ritningar där vi ritar in vart komponenterna ska placeras.
Vårt sortiment erbjuder kompletta fasadsystem till en stor mängd av fasadmaterial, exempelvis:
- Skärmtegel
- Fibercement
- Högtryckslaminat
- Technical Stone
- Keramik
PROCLAD Fasadsystem i stål och aluminium
PROCLAD Scandinavia är en lösningsorienterad totalleverantör som inte sällan tar fram projekt-specifika lösningar till olika fasadprojekt. Nedan finns en översikt av fyra av våra mest förekommande fasadsystem till ventilerad fasadbeklädnad. Klicka på ”mer information”-knappen för att läsa mer om de olika fasadsystem. Eller kontakta oss direkt för att diskutera fram en underkonstruktions-lösning till ditt fasadprojekt!
Nedan finns en översikt över vår mest förekommande PROCLAD Underkonstruktioner i stål och
aluminium:
BASIC VENTILATED SYSTEM [PROCLAD BVS-FASADSYSTEM]
PROCLAD Basic Ventilated System [BVS] består av ett brett sortiment ventilerade hattprofiler i stål och aluminium, Omega-profiler samt Z-profiler för infästning av ventilerade fasadskivor och andra ventilerade fasadsystem.
RAIL DOLD INFÄSTNING [PROCLAD RDI-FASADSYSTEM]
PROCLAD Rail Dold Infästning [RDI] är ett fasadsystem som består av C-hangers [brackets] som fästs i fasadskivornas baksida. C-hangers är utformade att de enkelt hängs upp och fästs i den horisontellt monterade aluminium RDI-bärprofilen för dold Infästning av fasadskivor.
SMART FACADE SYSTEM [PROCLAD SFS-FASADSYSTEM]
PROCLAD Smart Facade System är ett flexibelt fasadsystem där skivorna fästs med synlig infästning [lackerade popnitar/rivets] i aluminium L- och T-profiler
METAL CLIPS SYSTEM [PROCLAD MCS-FASADSYSTEM]
PROCLAD MCS-fasadsystem består av olika flexibla fasadsystem där fasadbeklädnaden monteras med metall clips. Clips-systemet används ofta vid keramiska produkter och har som fördel att fasadbeklädnaden inte behöver förborras och enkelt går att återanvända.
PROCLAD BVS-fasadsystem [Basic Ventilated System] består av ventilerade hattprofiler av stål och svart-anodiserad aluminium i 2 breddar: 65 mm och 100 mm. Ventilerade fasadläkt i stål finns med en svart- polyester ytbehandling och med en magnesium-zink ytbehandling [= metall-färgad]. I Basic Ventilated Systems ingår även svart-anodiserade Z-profiler och Omegaprofiler i aluminium.

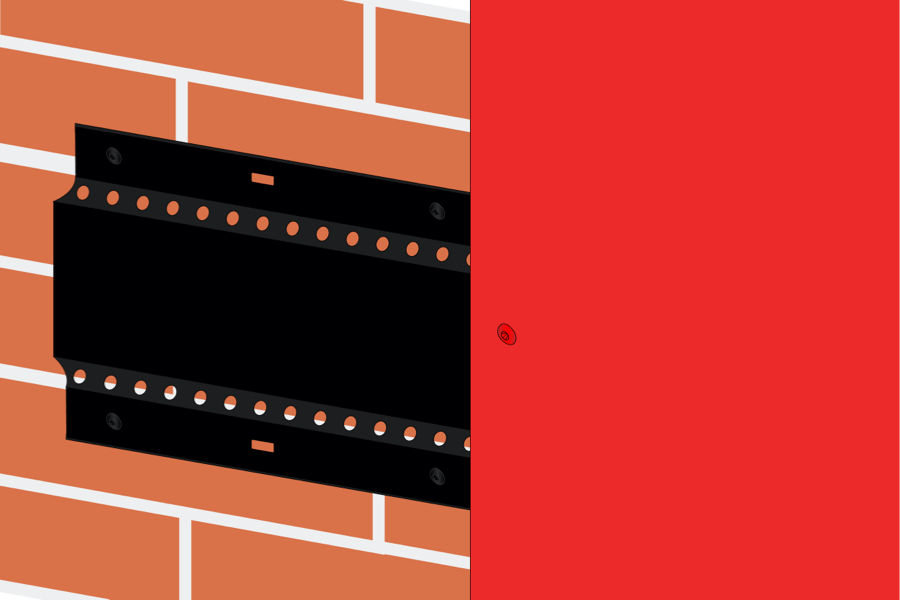

PROCLAD VENTILERAD FASADLÄKT [ALU]
Användning:
Oorganisk underkonstruktion i aluminium till fasadskivor. Godstjocklek: 1,8 mm
Ytbehandling:
PROCLAD Ventilerad Fasadläkt Aluminium tillverkas av aluminium och är ytbehandlad med en svart anodisering.
Observera! Vid liggande montage av fasadläkten måste den minimalt tillåtna luftningen enligt skivtillverkarens anvisningar kontrolleras och följas.

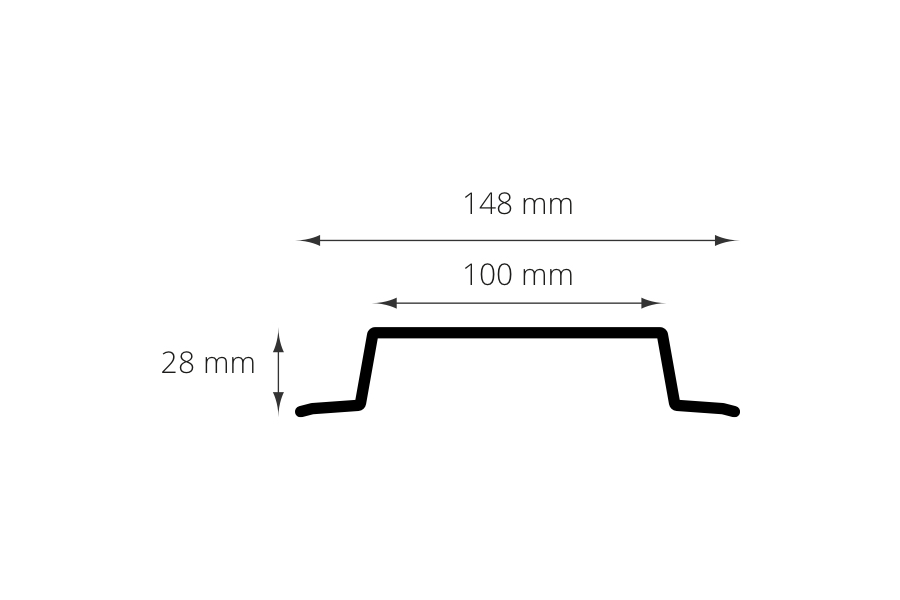

Dimensioner:
Godstjocklek: ca 1,8 mm
Perforering: Perforerad i längdrikt0ning [ca 48%]
Höjd: 28 mm
Bredd: 100 mm [totalt inkl flänsar 148 mm]
Längd: 6.000 mm

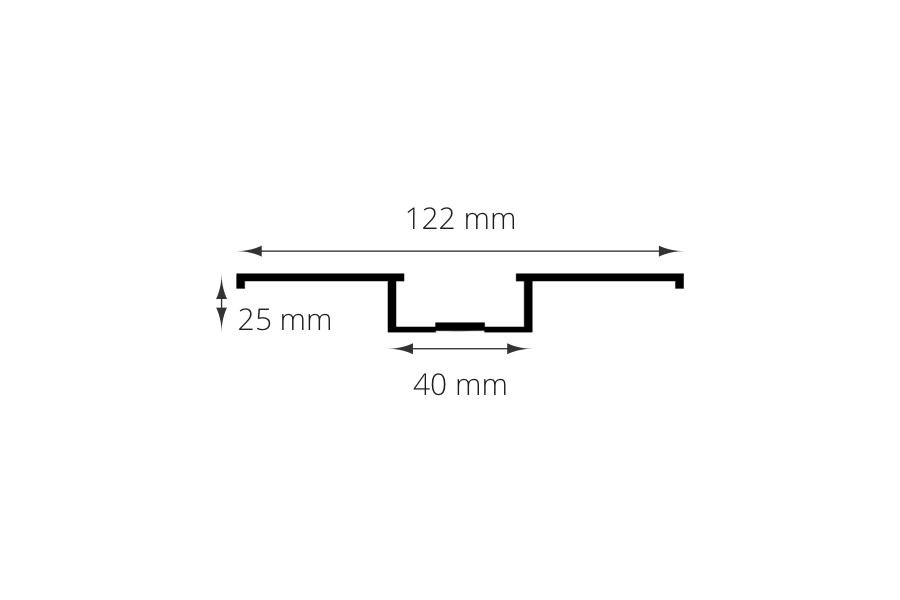

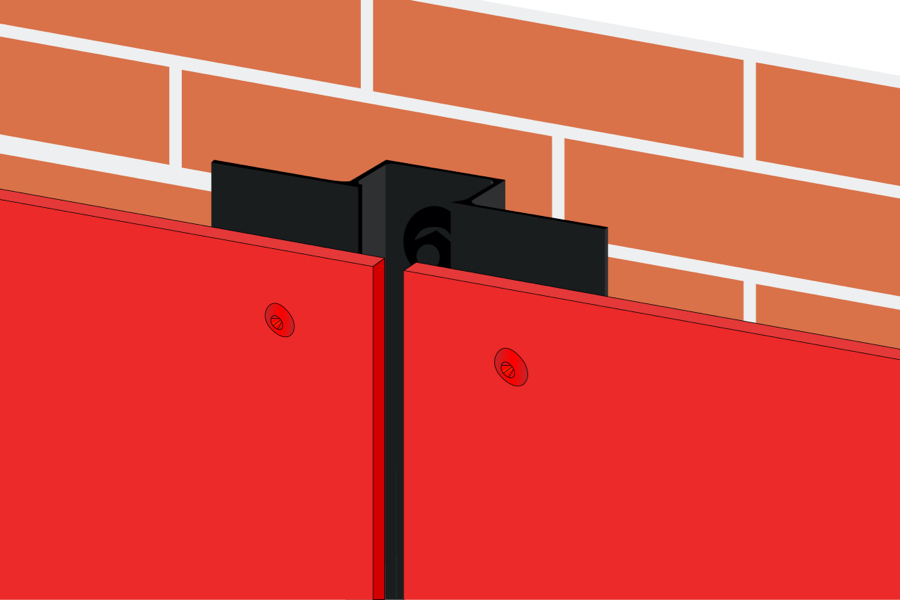

PROCLAD OMEGA-PROFIL [ALU]
Användning:
Oorganisk underkonstruktion i aluminium till fasadskivor. Godstjocklek: 1,8 mm
Ytbehandling:
PROCLAD Omega-profil tillverkas av aluminium och är ytbehandlad med en svart anodisering.
Dimensioner:
Godstjocklek: ca 1,8 mm
Dimensioner: 40x25x40x25x40 mm
A: 122 mm
B: 25 mm
C: 40 mm
Längd: 6.000 mm

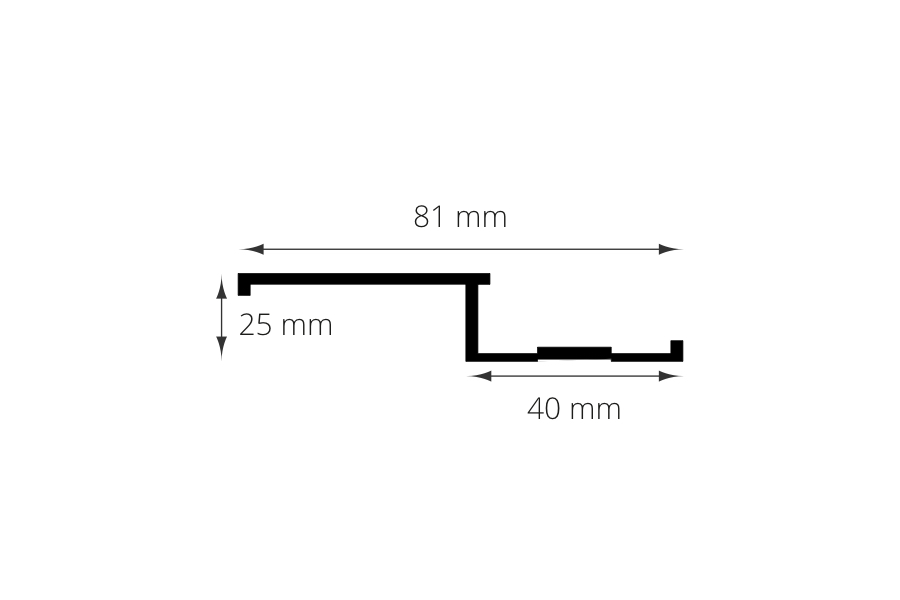

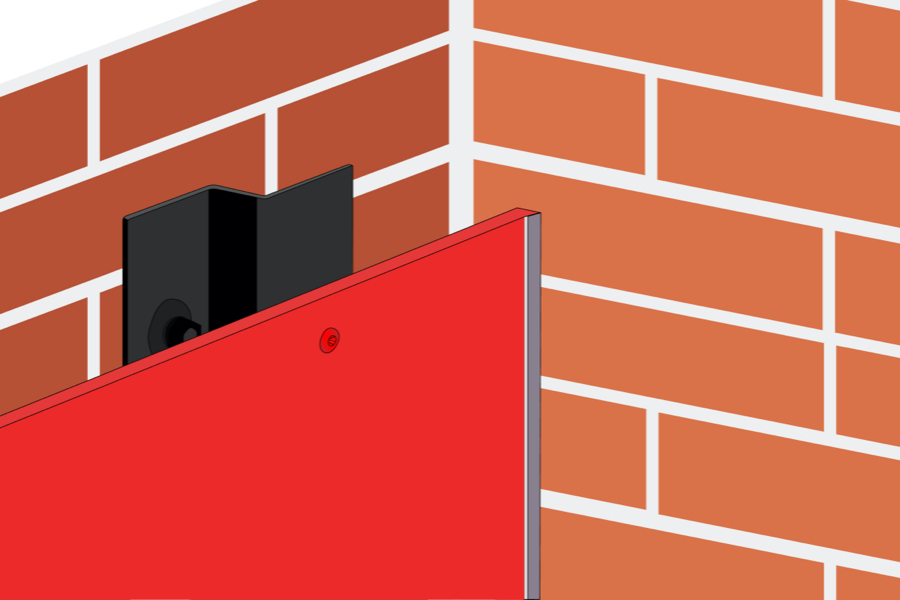

PROCLAD Z-PROFIL [ALU]
Användning:
Oorganisk underkonstruktion i aluminium till fasadskivor. Godstjocklek: ca 1,8 mm
Ytbehandling:
PROCLAD Z-profil tillverkas av aluminium och är ytbehandlad med en svart anodisering.
Dimensioner:
Godstjocklek: ca 1,8 mm
40x25x40 mm
A: 81 mm
B: 25 mm
C: 40 mm
Längd: 6.000 mm
PROCLAD RDI-FASADSYSTEM är ett kostnadseffektivt fasadsystem som används vid utvändig tilläggsisolering i kombination med dold infästning av fasadskivor.
PROCLAD RDI-FASADSYSTEM består av följande komponenter:
• Wallbrackets
• L- & T-profiles
• C-Hangers fixed into the back of the façade sheet.
• Justering: 40 mm
• Fasadsystemets djup: 35-230 mm
INFORMATION KRING PROCLAD FASADSYSTEM FÖR DOLD INFÄSTNING AV FASADSKIVOR [RDI]

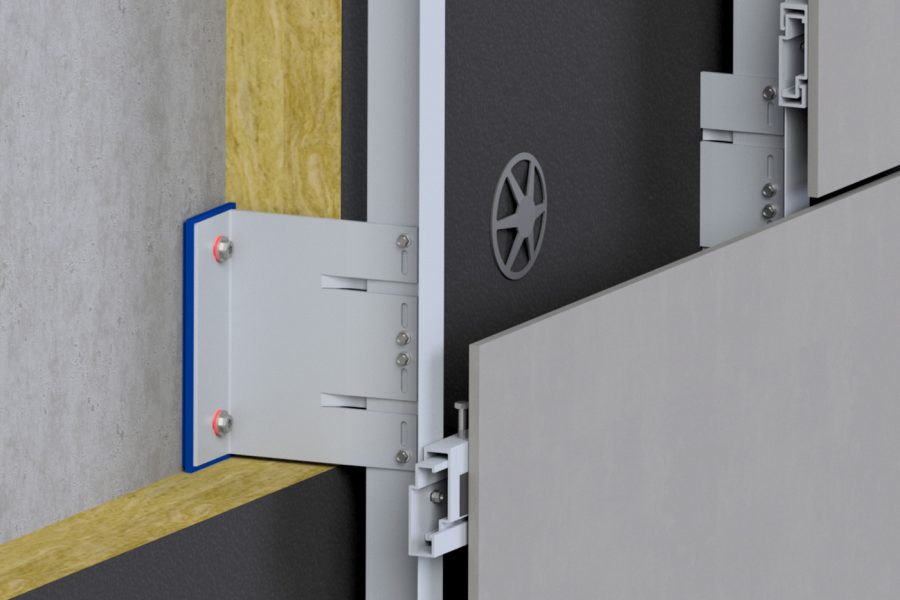

The RDI-façade system comprises wall brackets, vertical L and T profiles, horizontal support profiles, and C-hangers [hooks] that are attached (using undercut anchors or dowel inserts with screws) to the back of the facade panel. The panel is simply hooked into the horizontal profile, height-adjusted and fastened.
This hanger system is particularly suitable for installing heavy natural or technical stone slabs [for example SINTERA | High Performance Stone Materials, air-dried high density fibercement and high pressure laminate like SANDEQ Max Exterior från Fundermax. This RDI-system for secret-fixing av façade materials effortlessly creates a consistent, high-quality and pleasingly aesthetic facade.
The wall brackets, vertical profiles and horizontal hanger support profiles are screwed together, with fixed and sliding connections to guarantee free expansion. Clamping springs on the wall brackets hold the vertical profiles in position without additional tools.
The brackets are available from 35 mm to 320 mm in length. The system will compensate for unevenness up to 40 mm within a length. It is suitable for all types of fastening and can be supplied with an optional insulator to reduce thermal bridging.
PROCLAD SFS-FASADSYSTEM [SMART FACADE SYSTEM] är ett robust, flexibelt och kostnadseffektivt fasadsystem som används vid utvändig tilläggsisolering i kombination med synlig infästning med pulverlackerade popnitar av fasadskivor på L och/eller T-profiler av aluminium. Systemets uppbyggnad garanterar en minimal energiförlust genom att förebygga köldbryggor och klarar upp ett system-djup på över 200 mm!
PROCLAD SFS-FASADSYSTEM består av följande komponenter:
Wallbrackets
Insulator pad
L- & T-profiles in aluminium
Coloured Rivets for fastening of the façade sheets
Façade System Depth: 35-320 mm
Justering: 40 mm
INFORMATION KRING PROCLAD FASADSYSTEM FÖR SYNLIG INFÄSTNING AV FASADSKIVOR [SFS]

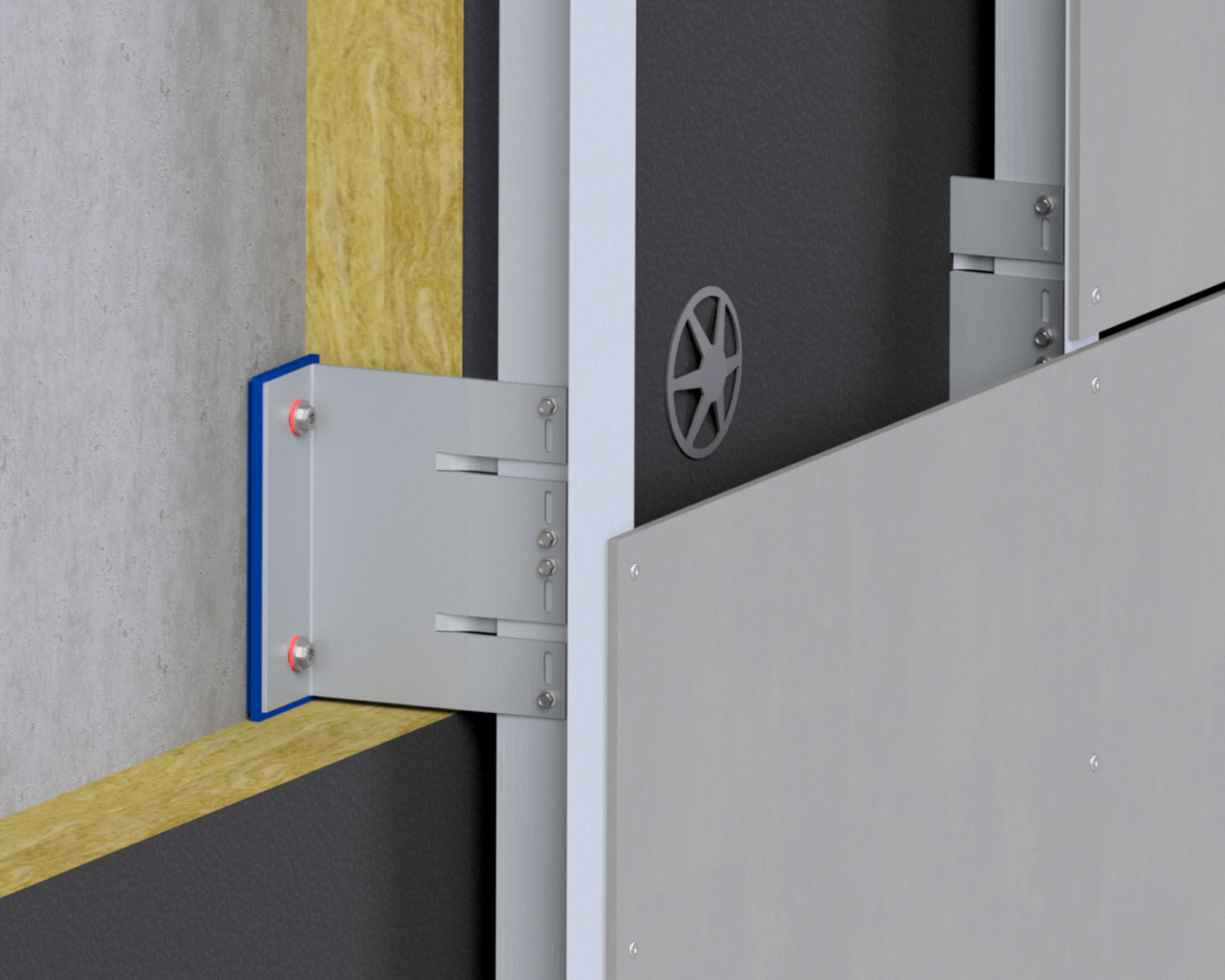

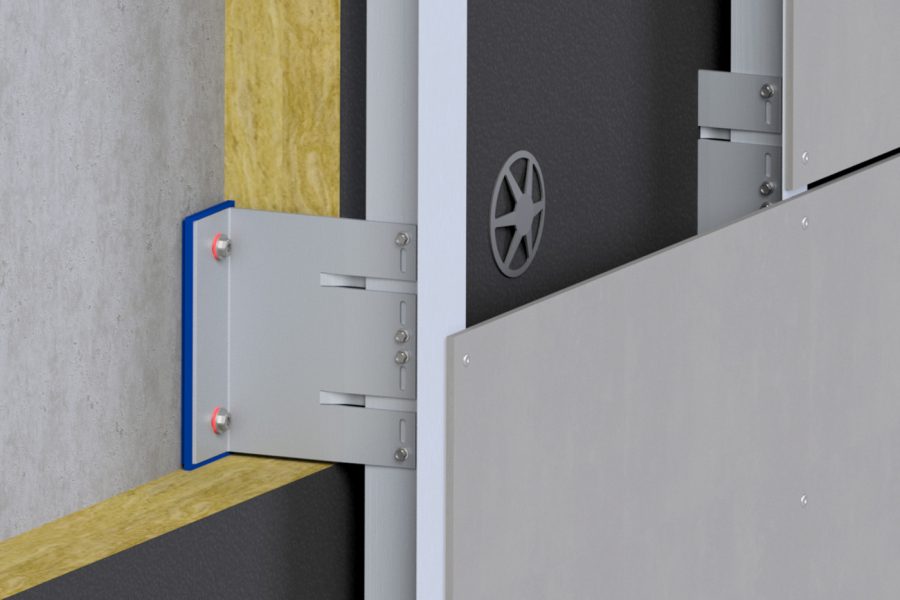

The SMART FAÇADE SYSTEM [SFS] comprises wall brackets and vertical L and T profiles in aluminium. The facade panels are permanently fastened using rivets. The coloured rivets feature as design element on the facade.
Screws are used to connect wall brackets to vertical profiles. Fixed and sliding connections guarantee free expansion. Clamping springs on the wall brackets hold the vertical profiles in position without additional tools.
The brackets are available from 35 mm to 320 mm in length. The system will compensate for unevenness up to 40 mm within a length. It is suitable for all types of fastening and can be supplied with an optional insulator to reduce thermal bridging.

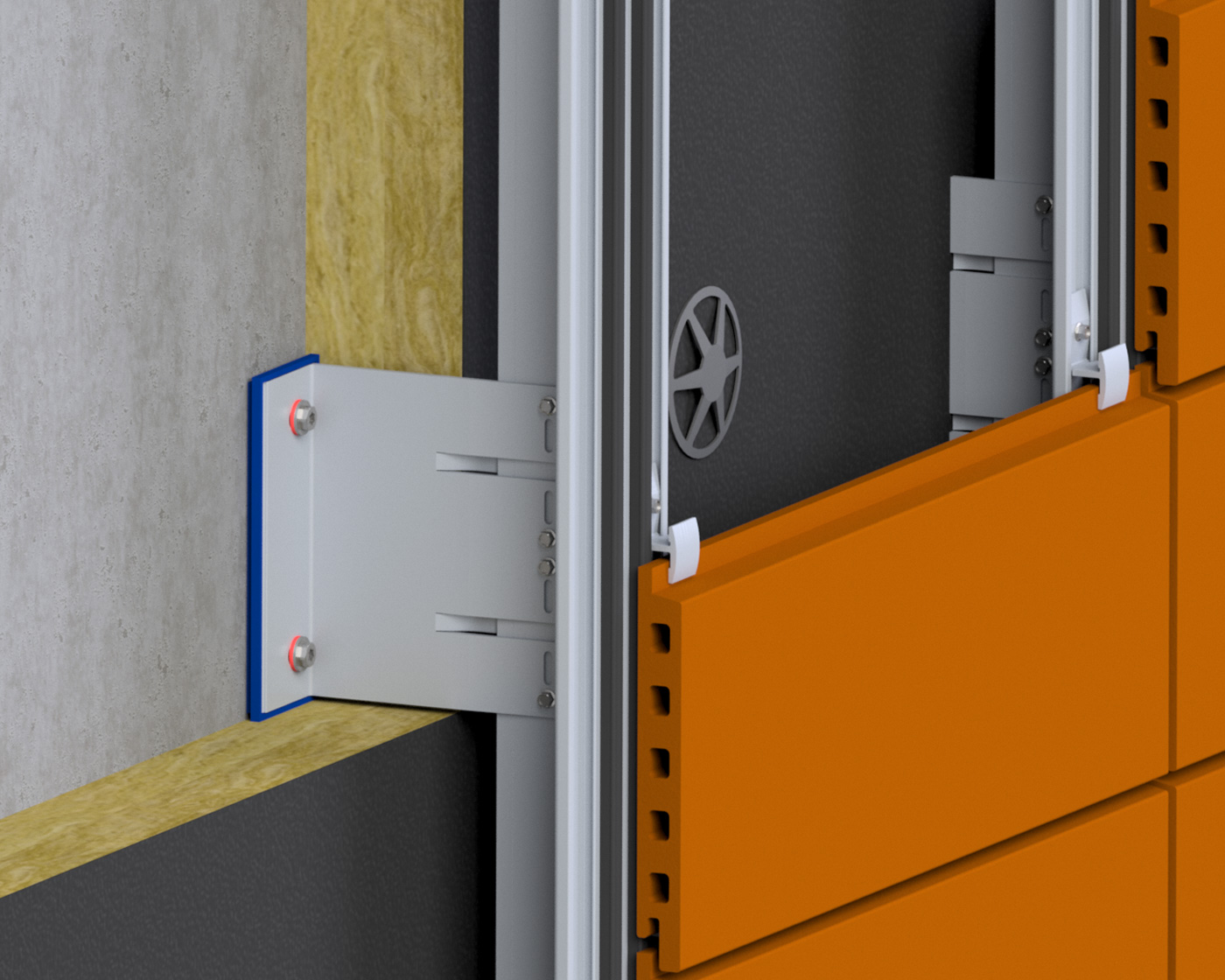

PROCLAD MCS-FASADSYSTEM är ett kostnadseffektivt fasadsystem som används vid utvändig tilläggsisolering i kombination med infästning av fasadskivor med hjälp av dolda eller semi-synliga metall clips. Fasadmaterial som kan användas av detta system är tex extruderat skärmtegel eller high-compact stone materials från SINTERA.
PROCLAD MCS-FASADSYSTEM består av följande komponenter:
Wall Bracket
Insulator pad
L- & T-profiles in aluminium; special Omega-profiles with rail-system for clips
Coloured or uncoated clips in stainless steel or aluminium
Façade System Depth: 35-320 mm
Justering: 40 mm
SVÅRT ATT VÄLJA?
Svårt att välja rätt fasadsystem till ditt projekt? Eller önskar du diskutera ditt projekt med oss?
Tveka då inte att kontakta vår försäljningschef Sander Pruijssers för mer information
Kontakt
Vill du veta hur vi kan förenkla ditt nästa projekt med fasadskivor? Välkommen att kontakta oss!
Tel: +46723414146
Du kan också läsa mer om våra möjligheter på vår ”ENGINEERING SERVICES”
WITH A LITLLE [BETTER] HELP FROM…PROCLAD ENGINEERING SERVICES
Vi är här för att underlätta! Läs gärna mer om våra möjligheter när det gäller hållbara underkonstruktioner av aluminium.
Estimating/ Mängdning
The correct façade system solution is crucial. Our experts compile economic quantity and cost schedules to suit every unique project. Simply fill in our Project Enquiry Form to register. We use this information, including drawings and vertical sections, to calculate a quotation.
Static Calculation
We calculate the static loading as soon as the fastening system has been determined. We will fully consider all the regulations and standards applicable to the country/region, including specific project criteria. We then submit the results of our calculations, including all necessary approvals for the selected products.
Installation Drawings
As engineering professionals, we can plan and coordinate all the necessary steps required for the successful implementation of a facade. Our engineers can create installation drawings based on the panel layouts and details. This includes installation drawings, component lists, cutting lists and special elements. This service allows us to enable effective installation and smooth construction processes.
Thermal Calculations
We select substructures suitable to reduce energy losses via thermal bridges. We utilise Ansys 3D modelling software to accurately calculate the required heat transfer coefficients (U-value) or heat transfer resistance (R-value).
Optimised cuts and special components
Our production systems ensure high component quality. We flexibly implement customised requirements to demanding specifications. Highly trained staff ensure the timely and reliable delivery expected. Our services support the ever-changing architectural trends in the global marketplace.
